Robotik, Schrittmotore und
Antriebsmechaniken
Mechanic Stuff f. robotics & XY-Handling:
Starterkit:
Controller-IC(L297) und Schrittmotor ,
Schrittmotore
Schrittmotor-Steuerung
2 Kanal L297/L298-Chipsatz : ( nach c't 10/84 )
Bauteile : L297/298

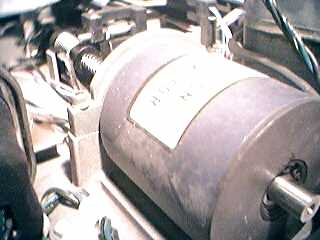

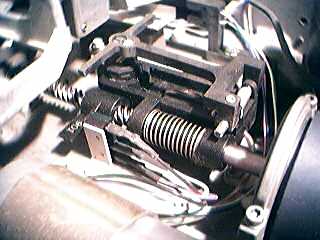

Schrittmotor+Spindel
(Antriebsmechanik)
Spindel: ca. 7.5-8mm Durchm., 11cm Schnecke , insges. 14cm
EUR 35,00
Details anfragen !
Bild 2

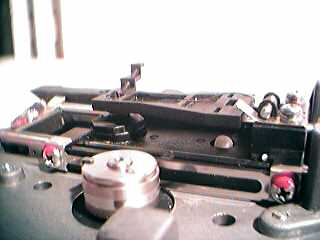

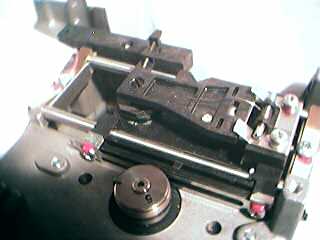

Schrittmotor+Capstan
(Antriebsmechanik)
Schrittmotor und Schlitten 35 (25)mm Verfahrstreck. auf
AluGuß-Montagerahmen
9 EUR
Bild 2
,
3*Schrittmot.&Antrieb/Mechanik (Wechsel-FDD)
Gerät enthält 3 Antriebssysteme:
EUR
35,00
Schrittmotor m. Schlittenantrieb (Capstan?) 25 mm
Verfahrstrecke,
Schrittmotor (North American Philips ,18.6 Ohms/Coll., 7.5 Step
Angle) 115mm Verfahrstrecke ,Zahnriemenantrieb,
Doppelstahlstangen-Führung 5mm (Floppydisk-Einzug),
Spindel-Schrittmotor (Positionieren d. Vorratskassette),
Linearmotor mit Tacho-Feedback ;

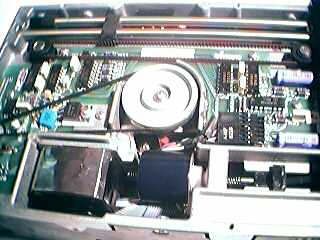

PCB m. 8031-uC/12Mhz-Q,8253,... ; 2*ULN2074

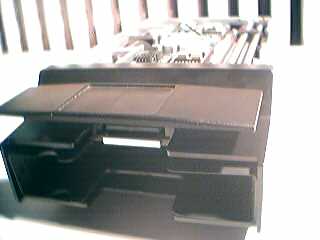

Das System ist ein Floppydisk-10fach-Wechsel-Laufwerk 5 1/4 Zoll,
volle Bauhöhe; Hersteller: Amlyn Model 5850 , USA ;
Gerät ist funktionsfähig, ohne Gebrauchsspuren
Unit mit Schrittmotor und Gabellichtschranken zur
Drehanschlag-erkennung, Zugmagnet,...
EUR 10,00

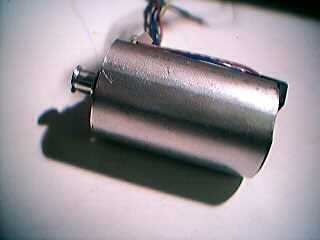

Linear-Motor mit Tacho-Spule ( a. A. )
Modellbaumotor:
Zugkern-Spule:
Schrittmotor (bipolar) RDM 253/25 1182
8(Berger) Rw=37Ohm,Iw=0.2A,12V,3.6Grad
Schrittwinkel,7 Ncm
42*42*35 mm ; Achse 4.992
Durchmesser 15 mm L{nge ;
Befestigungspunkte 31mm im Quadrat an Vorderseite, jeweils
diagonal
2*1mm-Vertieferungen sowie 2*3mm Gewindebolzen
Diagonalabstand 43.84 mm
6 EUR
RDM253_25.Technische
Info & Maßbilder , Kennlinie ,
Anschlußbilder : a. bipolar b. unipolar
Oriental Motors - Schrittmotore:
MOG1-FD02 (Superior Electric), 1 A, 5 V, 1.8 Grad Schrittwinkel ,
25 Ncm
56*56*50mm , Achse 6 mm Durchmesser, 18 mm Länge
1.8 Grad, 12 V , Iw= 160 mA, Max. 700 Hz
39*39*33, Antriebswelle 5mm Durchmesser Länge 13mm
oben/ unten 3.5 mm
Montage: 3mm Gewindebuchsen
Starterkit:
Controller-IC(L297) und Schrittmotor
Antriebskit/Bauteile: L297 + Schrittmotor
(Bipolar-Tr-Ansteuerschalt. Bsp.)
15 EUR
Der L297 erlaubt einfache Ansteuerung über die Signale
"Richtung" und "Schritt" (diese 2 Signalleitungen lassen sich von
jedem parallelen Printerport oder hilfsweise auch über
Kontrollsignale (z.B. DTR,RTS) serieller Schnittstellen oder
natürlich über UserPorts auskoppeln) .Der Schrittmotor
läßt sich einfach durch Transistorbrücken (z.B.
BC327/337) ansteuern (
BC327_337_Beispiel-Schaltplan , BD139/140
, Tr-Bridge ) .
So lassen sich schnell, ohne großen Aufwand einfache
computergesteuerte,schrittmotoranimierte Aufbauten realisieren. (
eindrucksvoll: Sperrholzschnitte auf die Motorachse geklemmt,
Aluhohlrohre aus dem Baumarkt zur Achsenverlängerung, ... )
Gg. 4 EUR Aufpreis statt des Schrittmotors "Schrittmotor+Capstan
(Antriebsmechanik): Schrittmotor und Schlitten 3cm Verfahrstrecke auf
AluGuß-Montagerahmen"
(Beispiel-Steuer-Programme auf Anfrage !)
Schrittmotor-Steuerung 2 Kanal L297/L298-Chipsatz: ( nach c't
10/84 ) ( Kurz-Info-Blatt
/
Art.Auszug )
bipolare Choppersteuerung f. 2 Kanäle, 45 V bis max.
2.5 A pro Phase
Chopperfr. 27 Khz, max 12000 Schritte / sec.
Voll + Halbschrittbetrieb, Eingänge f. Richung,
Schritt, half/fullstep
Transistortreiber f. max. 4 Stiftmagnete bis ca. 350
mA (optional 4 aus 2 Decodierung, automatisches
Pendown-timeout),einstellbarer Phasenstrom,Platine ist vorgesehen zur
Montage auf Gehäuserückwand, Aluplatte
bzw.Kühlkörper. Die Ansteuerung erfolgt über 5
Parallel-Ausgabeleitungen, z. B. über Centronics-Schnittstelle vom
PC.
( aufgebautes Exemplar Bitte anfragen
)
Bauteile
L297
3,90 EUR
L298
a.A.
Chopper-Diode BY 218
0,40 EUR
( Datenblatt-Info: u.a. auf folgender HP:
http://www.elektroniktreff.de
)
Applikationen &
Beispielschaltungen:
( Begleitmaterial anfragen ! kommt via eMail oder
Papierform
)
Grundlagenartikel ct 10'84: "Schritte steuern"
PC-Schrittmotorsteuerung ELVjournal 6/89:
BC327/BC337-Bridges,-0.5A Strangstrom,
Schrittmot.St. ( BD139/140-Bridges, Data/Clock/Strobe-Interface
f. uC-Serial or PC-Parallel ) Elektor 7-8/97 Schalt. 091
uC8051&TCA3727 "Ansteuerung v. 2-Phasen
Bipolar-Schrittmotoren ( uC-Kapitel MC-Tools-Reihe )
Mini-Schrittmot.St. ( Unipolar,ULN2003, PCB f.
Motor-Rückwandmontage <43*43mm>)
