WD1002-05/HDO  SCSI  Winchester / Floppy-Diskcontroller

CPU-Boards:

Sun-Sparc-MBUS-Mainboard, Herst.Twinhead (TS2) Modelname MB10
Steckplätze: 2 x SBUS, 1 x MBUS  ; PS2-RAM ( 8 x PS2-Steckplätze f. RAM-SIMM- bestückung )
Eth/10Base2 (Eth:AUI), SCSI-2, 2*RS232/423 ,Centronics Parallel Port
  < Emulex 2400108 (SCSI), 2* Z85C3008VSC ( SCC's ), AM 79C30 ,Intel 82077,  PROM TP001-1 TP002 20pol. MMI ; EPROM Ver. 3.0.1 , AM7990 ( LAN ) , AM 7992 >
(1/4"CartridgeTape/Twinhead w. OS)
(vergleichbar mit SS10-MB )





VME-Boards:

Electronic Modular Systems GmbH , Berlin ( 1984 - ~ 1990 )

VME-EMS1-CPU68k ( +UNIX-Tape )




=>  Block-Diagramm

68000-8 , 68451 MMU (Paging/Segmentation),
256Kbyte RAM ( auf 16 MByte erweiterbar :  siehe Anleitung / Prj.    , Erweiterungskit 4 Stck. 4MB x8 SIMM
FDC: WD1791, EPP + IO: VIA 6522 , RS232: SCC 6551
OS&Drv.: UNIX Sys. III  & andere ( siehe Anleitung /Prj.)




VME-EMS-CPU2RT


68000-12.5 ,  DMAC 68450 ( beiliegend /deshalb nicht auf Abbild. !)
128/512 kByte Dual Ported RAM
Z8530 (2 x Serial I/O )
Z8536  (Parallel I/O + 16bit Timer )

2 Eproms ( -128 Kbyte) , 2 EEPROM / SRAM-Sockel




Z80 Board ( Zilog Z80A / Z8400APS , 12.121 QO. , 2* SCN2681A , 3.686400 QO., Nec D 8257C-5 , MEDL 8807A )
alle LSI auf gedrehten Sockeln

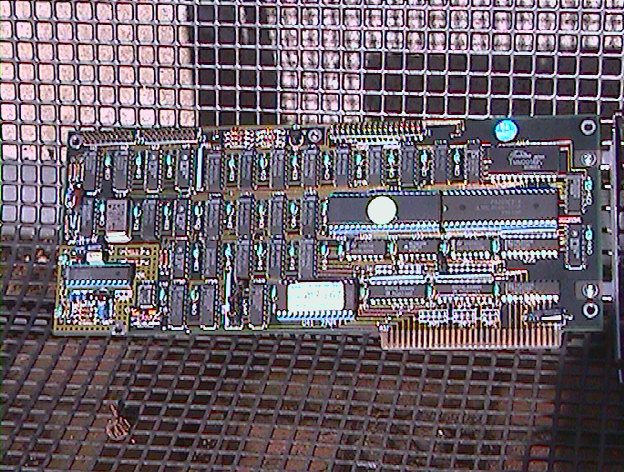

Perstore ISA-Slot  RLL-HDC

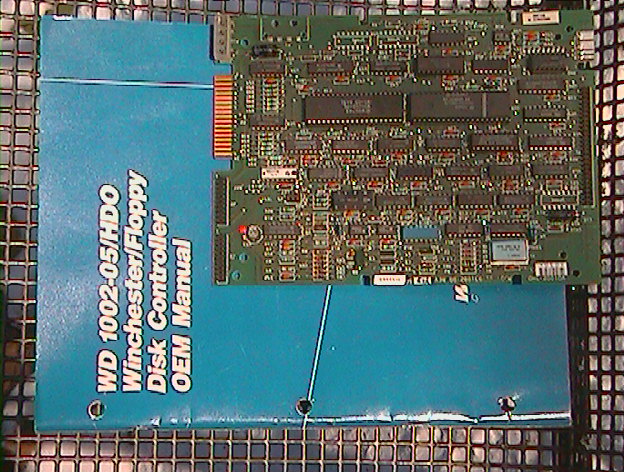

WD1002-05/HDO  SCSI  Winchester / Floppy-Diskcontroller

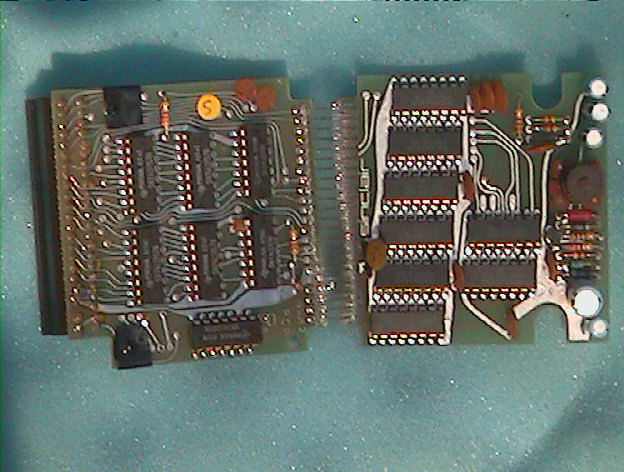

ZX 81 16 Kbyte Erweiterung ( ZX81-Extension )




Nostalgie:
PDP 8  Tapes
